在汽車工業(yè)中，擁有良好的抗沖擊性能的材料通常用來制造車身和底盤，以抵御碰撞和擠壓。使用滑石粉填充的聚丙烯塑料，可以提高材料的彎曲性能，但會不同程度降低材料的抗沖擊性能?；钠焚|(zhì)好壞將影響填充后材料的抗沖擊性能。一般來說，滑石粉的二氧化硅（SiO2）和細(xì)度對于材料的沖擊性能影響較大。本文將在二氧化硅梯度與目數(shù)梯度下對比經(jīng)滑石填充后產(chǎn)品的抗沖擊性能。

使用三種相同細(xì)度不同二氧化硅的滑石粉按照粉體填充20%與聚丙烯共混制備樣料，再通過注塑制樣，得到三款不同二氧化硅的滑石粉樣品，測試其抗沖擊性能后得到如下結(jié)果。

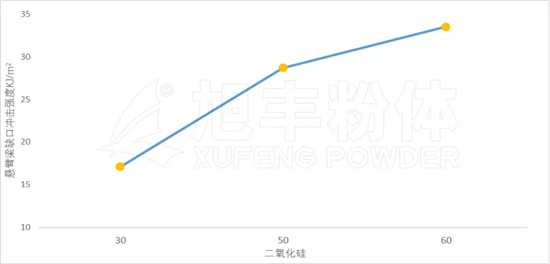

圖1 不同二氧化硅下產(chǎn)品的抗沖擊性能

通過圖1可以看到，二氧化硅提高，樣品的抗沖擊性能也相應(yīng)得到提升。二氧化硅越高，說明滑石粉的純度高，雜質(zhì)就越少，滑石粉的品質(zhì)就越好，沖擊性能受其他伴生礦雜質(zhì)的影響就越小，從而提高樣品的抗沖擊性能。

使用三種相同二氧化硅但是不同細(xì)度的的滑石粉按照粉體填充20%與聚丙烯共混制備樣料，再通過注塑制樣，得到三款不同二氧化硅的滑石粉樣品，測試其抗沖擊性能后得到如下結(jié)果。

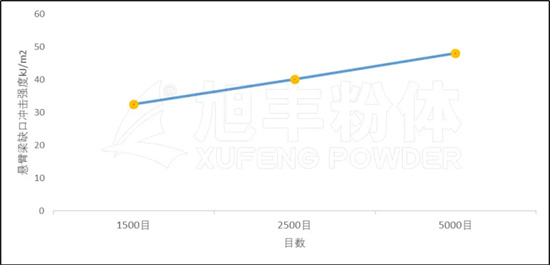

 圖2 不同細(xì)度下產(chǎn)品的抗沖擊性能

通過圖2可以看到，在二氧化硅相同的情況下，目數(shù)越高的產(chǎn)品，其抗沖擊性能越好。這是因為目數(shù)越高，說明滑石粉的粒徑越小，粉體的比表面積越大，與樹脂接觸的點就越多，在受外力的情況下，其產(chǎn)生的裂紋和受力點會越多，因此材料的抗沖擊性能會更好。

通過以上兩個對比實驗可以得知，對于滑石粉填充的材料，滑石粉的細(xì)度越高，二氧化硅越高，材料的沖擊性能越好。

對于性能要求比較高的產(chǎn)品，可以從提高滑石粉目數(shù)、二氧化硅的方式提高材料的抗沖擊；

對于性價比要求高的產(chǎn)品，可以調(diào)整填料的二氧化硅和細(xì)度達(dá)到降本增效的結(jié)果。

展會邀請

CHINAPLAS 2025 國際橡塑展

時間：4月15-18日

地點：廣東深圳國際會展中心（寶安）

旭豐粉體展位號：16Q37

第二十六屆中國(晉江)國際鞋業(yè)暨

第九屆國際體育產(chǎn)業(yè)博覽會

時間：4月19-22日

地點：晉江國際會展中心

旭豐粉體展位號：B展廳27-28,37-38（鞋紡材料展區(qū)）
